ブロック塀を調べてみました。

今回の地震で大きな被害の原因となったコンクリートブロックの塀について、調べてみた。

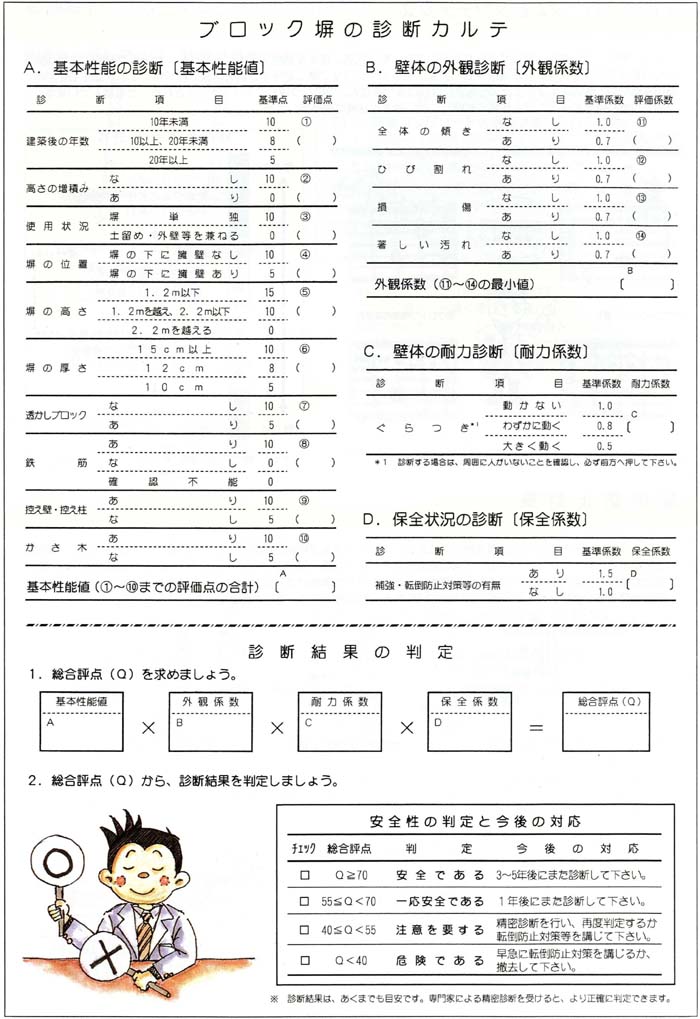

ブロック塀診断カルテ←クリック


①地盤は、塀全体を支え、基礎から一体となった塀の転倒に抵抗する役目を果たします。従って、大きな支える力(地耐力)が要求されます。特に、軟弱地盤のところには、大きくしっかりとした基礎を設けましょう。地耐力は、次のような簡易法により、およその判別ができます。
・良質土:スコップを強く踏んでようやく掘ることができる。
・普通土:スコップに力を入れて掘ることができる。
・軟弱土:スコップで容易に掘ることができる。

②基礎は、鉄筋コンクリートで堅固に造り、塀本体と一体になって転倒しないように、40cm以上地中に根入れします。
さらに、抵抗力の大きい形式の基礎として、L形、T形及び鋼管杭打ち基礎などがあります。また、高い擁壁や石積みの上に設けられている塀は、基礎に粘りがなく非常に危険です。安全対策を講じてください。

③たて筋は、壁に作用する横力に抵抗する重要なものです。基礎から壁頂まで1本の鉄筋を曲げることなく配置します。特に、基礎と最下段ブロックとの接合部には、曲がりやさびがよく認められますので、注意しましょう。また、たて筋は、建築基準法並びに日本建築学会・ブロック塀設計規準の規定を満足するように配置し、次の点に留意しましょう。
A. 基礎へ確実に定着する。
B. 壁頂部のよこ筋へカギ掛けする。

④よこ筋は壁体の長さ方向を強固に一体化するもので、控え壁がある場合は、特に重要な役目をします。また、よこ筋は、通常80cm以下の間隔で配置します。

⑤かさ木は塀本体へ雨水等が浸入するのを防ぎ、ブロック及び鉄筋を保護します。かさ木は、壁体へ確実に固定します。かさ木には、浮きや欠落がよく見られます。注意しましょう。

⑥控え壁(控え柱)は塀の転倒に対する抵抗力を増すために、長さ3.4m以内毎に設けます。控え壁にも鉄筋を配置し、塀本体と強固に一体化します。また、塀本体と同じ堅固な基礎を設け、反対側への転倒に対する抵抗力を確保します。

⑦透かしブロックの多用は、壁体の強度を低下させます。特に、連続した配置は、たて筋の適正な配置を困難にします。

⑧充てんモルタルは、鉄筋とブロックとを一体化させるもので、強固な壁体をつくるとともに、鉄筋を保護する役目を果たします。鉄筋の周辺部にモルタルが密実に充てんされないと、塀の強度低下や劣化を早めることになります。

ブロックの高さ:最大高さ(H)は、地盤面(GL)より2.2m









控え壁:高さが1.2mを超えるときは、長さ3.4m以内ごとに長さ40cm以上





ブロックの厚さ

塀の高さ2m以下→10cm以上 塀の高さ2.0m〜2.2m→15cm以上



一般社団法人 全国建築コンクリートブロック工業会HPより引用
